剛玉自流式耐磨澆注料
相關(guān)資訊
剛玉自流式耐磨澆注料是選用特礬骨料、粉料、剛玉骨料和鋼纖維及添加劑等按一定的比例配制而成的一種高耐磨的澆注料，其CA-71作為結(jié)合劑，并加入分散劑，是一種高耐磨，耐高溫，沖擊力強，熱振穩(wěn)定性高，自流性能好的自流式澆注料。
適用于鍋爐復(fù)雜而受磨損部位的一種高強耐磨的自流式剛玉澆注料。
在施工過程中，先用攪拌機把干料和摻入料（添加劑、結(jié)合劑，分散劑）混合攪拌均勻，然后加水?dāng)嚢瑁铀吭?.5%左右，攪拌好后倒入模框,無需振動可以自動填充密實，不產(chǎn)生蜂窩與空洞。在常溫養(yǎng)護凝固達到一定強度后拆模。
一般情況下，自流式剛玉澆注料澆注時與攪拌機，用水量和水的純凈度有關(guān)，所以在攪拌時，攪拌機一定要干凈及控制用水量和水須要干凈。
注：攪拌好的料在半小時內(nèi)用完。

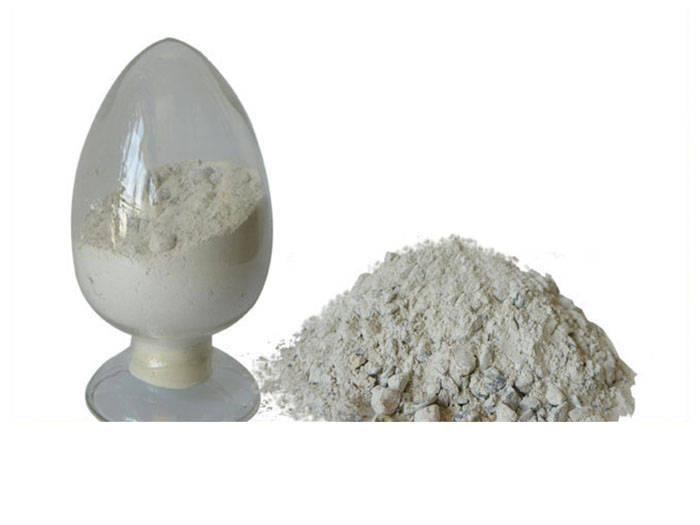

剛玉自流澆注料
剛玉自流澆注料
| 項目 | 指標(biāo) | ||||
| SF90 | SF92 | SF90M | SF90C | ||
| Al2O3 % | ≥90 | ≥92 | / | / | |
| Al2O3+MgO % | / | / | ≥90 | / | |
| Al2O3+Cr2O3 % | / | / | / | ≥90 | |
| 體積密度 g/cm3 | ≥2.85 | ≥3.05 | ≥2.85 | ≥2.90 | |
| 常溫抗折強度 MPa | 110℃×24h | ≥4 | ≥6 | ≥5 | ≥5 |
| 1500℃×3h | ≥12 | ≥12 | ≥12 | ≥12 | |
| 常溫耐壓強度 MPa | 110℃×24h | ≥30 | ≥35 | ≥30 | ≥30 |
| 1500℃×3h | ≥90 | ≥90 | ≥70 | ≥80 | |
| 自流值 mm | 170~210（自流法）；200~220（跳桌法） | ||||
